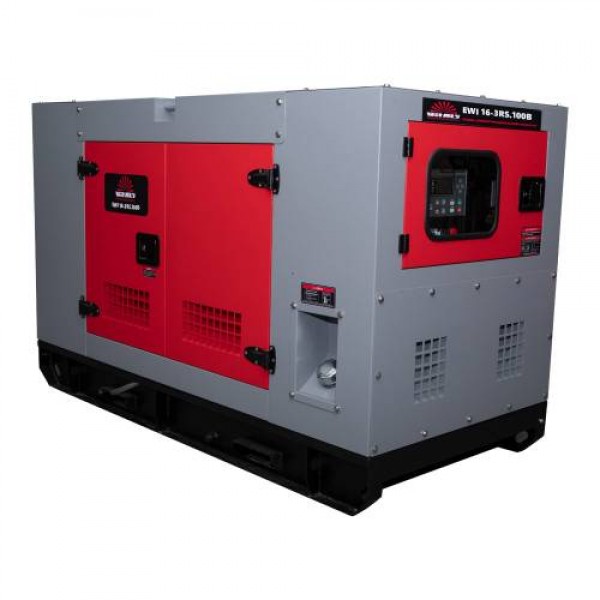

Генератор дизельный Vitals Professional EWI 16-3RS.100B
Описание
Дизель-электрический агрегат 16-3RS.100B используется в качестве основного или резервного источника питания мощностью до 20 кВА.
Двигатель
Дизельный двигатель с водяным охлаждением сконструирован специально для привода генератора и выполнен по технологии RICARDO. Имеет большой запас наработки на отказ, низкий расход топлива. По техническим характеристикам двигатель принадлежит к числу лидеров в своем классе. Обеспечивает стабильные выходные показатели даже в самых жестких режимах эксплуатации и при максимальной нагрузке. Между мотором и рамой установлены демпферы для гашения вибраций.
Альтернатор
Выполненный по технологии STEMFORD генератор с автоматическим регулятором AVR обеспечивает стабильное напряжение (с точностью до ±1%) даже в самых жестких режимах и при любых нагрузках.

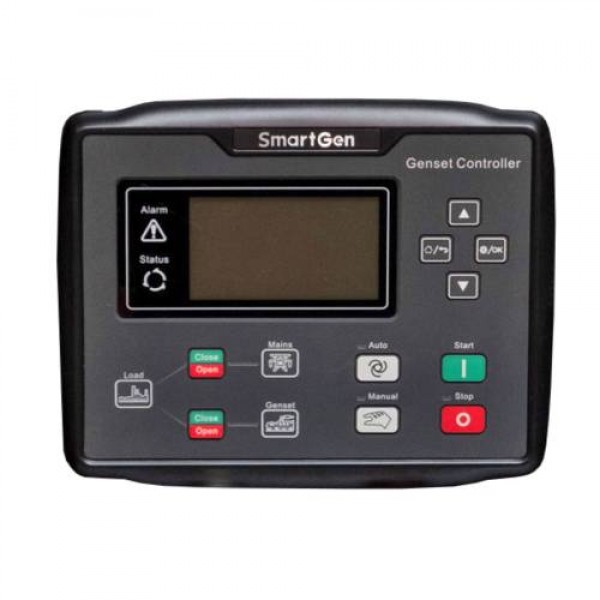

Контроллер SMARTGEN
Проверяет готовность к запуску. Контролирует и выводит на дисплей ключевые показатели работы двигателя и альтернатора. Анализирует параметры электросети, состояние аккумуляторной батареи и др. Переключает потребителя на резервное питание. Защищает нагрузку потребителя.
При снижении или превышении важных показателей включает звуковой сигнал, предупредительную или аварийную сигнализацию на светодиодные индикаторы и дисплей. При необходимости останавливает мотор по аварийной (экстренной) или плановой процедуре (по заданному алгоритму).

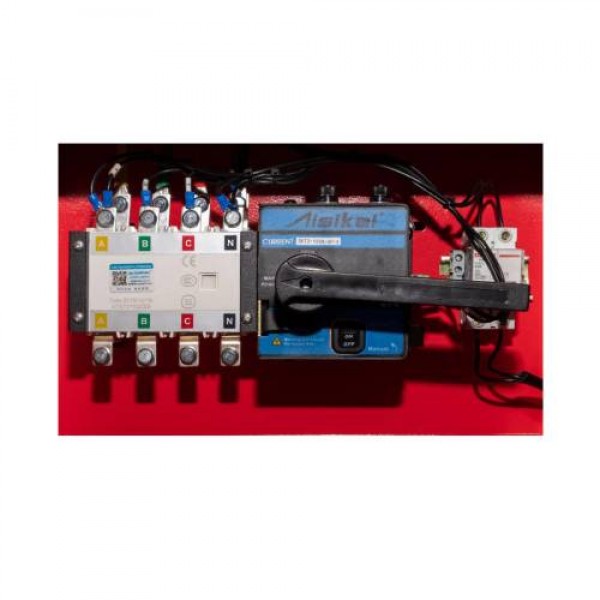

Интегрированный блок ATS AiSIKAI
Осуществляет переключение на резервное питание в ручном или автоматическом режиме. Автоматическое переключение выполняет сервопривод под управлением контроллера.
Инверторное зарядное устройство аккумулятора
В режиме ожидания поддерживает уровень заряда аккумуляторной батареи. Это обеспечивает запуск генератора в экстремальных условиях и после длительного простоя.
Подогрев масла в условиях низких температур
При температуре ниже 15 °С необходим предварительный подогрев масла. Подогревательное устройство включается в начале зимнего сезона с помощью переключателя. Его использование гарантирует запуск электростанции в условиях низких температур.

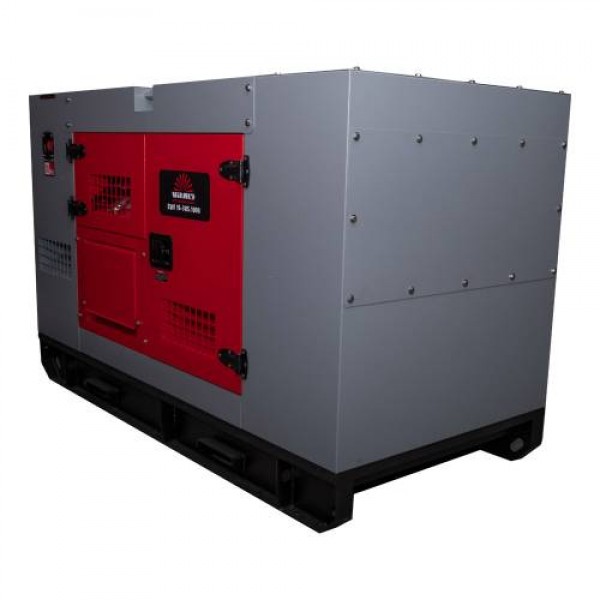

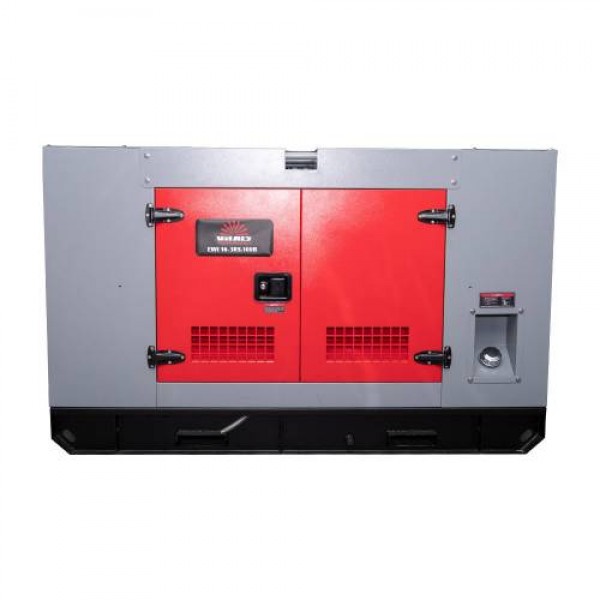

Всепогодный шумопоглощающий кожух
Защищен улучшенным антикоррозийным покрытием, что позволяет устанавливать агрегат не только в проветриваемых помещениях и под навесами, но и на открытой местности под прямыми солнечными лучами и осадками. Снижает шум генератора, предупреждает механическое повреждение элементов. Препятствует распространению электромагнитных помех от генератора и поражению людей электротоком.
Гарантия
Изготовитель гарантирует долгосрочную (5 лет или 1500 моточасов) эксплуатацию изделия. Обязательным является соблюдение графика и объемов регламентных работ по техническому обслуживанию в течение всего срока эксплуатации.
Дизельный генератор ТМ Vitals серии Professional EWI 16-3RS.100B имеет ряд преимуществ:
- высокая степень готовности к эксплуатации по следующим требованиям: автономность, резервирование, аварийный запуск;
- цифровой контроллер управления генератором: быстрый электронный запуск, электростартер;
- автоматическое управление и контроль за системами двигателя и выходными параметрами генератора;
- оптимальное расположение всех элементов изделия;
- устойчивость к длительной эксплуатации в тяжелых условиях;
- автоматический регулятор напряжения AVR, что обеспечивает высокие показатели качества выходного напряжения;
- запуск двигателя в зимних условиях, предстартовый подогрев;
- рама оборудована шумопоглощающим всепогодным кожухом;
- прочная и долговечная стальная конструкция;
- встроенный автомат ввода резерва (ATS);
- инверторное зарядное устройство подзарядки аккумуляторной батареи;
- улучшенные характеристики покрытия краской защитного кожуха.
Генераторы тока предназначены для работы в условиях умеренного климата с диапазоном рабочих температур от –35 до + 45 °С и относительной влажности не более 80 %.
При температуре ниже 15 °С необходимо применение предварительного подогрева масла. Включение осуществляется оператором отдельно с помощью автоматического выключателя, находящегося рядом с блоком ATS.
Эксплуатация генераторов тока допускается не выше 1000 метров над уровнем моря.

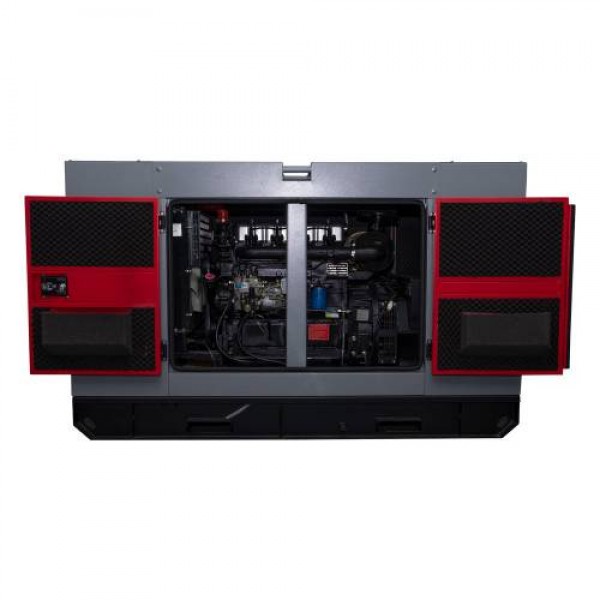

Дизельный двигатель
Дизельный двигатель по технологии RICARDO был выбран благодаря своим замечательным эксплуатационным характеристикам, надежности, и потому, что он был специально сконструирован как источник энергии для генераторной установки.
Подогрев масла
Реализован для облегчения запуска в зимний период в условиях низких температур.
Альтернатор
В дизельном генераторе ТМ Vitals используется высококачественный альтернатор, произведенный по технологии STAMFORD (20 кВА), обеспечивающий качественные исходные параметры производимой электроэнергии.
С помощью генераторов можно эксплуатировать технику, чувствительную к перепадам напряжения.
Система охлаждения
Система охлаждения жидкостью состоит из радиатора, вентилятора и термостата.
Топливный бак и опорная рама
Двигатель и альтернатор соединены вместе и смонтированы на стальной опорной раме.
Антивибрационные подушки
Генераторная установка оборудована виброизоляторами, цель которых — уменьшение вибраций двигателя, передаваемых на основание, где размещена генераторная установка.
Демпферные опоры установлены между ножками двигателя генератора и опорной рамой.
Характеристики
Двигатель | RICARDO |
Максимальная мощность, кВA/кВт | 22,0/17,6 |
Мощность двигателя, л.с. | 41 |
Номинальная мощность, кВA/кВт | 20,0/16,0 |
Объем топливного бака, л. | 90 |
Расход топлива при 100% нагрузке, л/ч | 4,9 |
Расход топлива при 110% нагрузке, л/ч | 5,3 |
Расход топлива при 50% нагрузке, л/ч | 2,4 |
Расход топлива при 75% нагрузке, л/ч | 3,6 |
Автоматический ввод резерва | AISIKAI |
Вариант исполнения корпуса | во всепогодном шумопоглощающем кожухе |
КЛАСС ИЗОЛЯЦИИ | H |
Количество оборотов двигателя, мин | 1500 |
Количество цилиндров | 4 |
КОЭФФИЦИЕНТ МОЩНОСТИ | 0,8 |
Масса установки | 840 |
Многофункциональный контролер | SMARGEN 6110N |
Модель альтернатора | BS184ES |
Нагнетание воздуха | - |
Напряжение, В | 220/380 |
Охлаждение двигателя | водяное |
Расположение цилиндров | in-line |
Степень защиты | IP21 |
Тип альтернатора: | бесщеточный |
Точность авто-вольт регулятора | ± 1% |
Уровень шума, дБ | 68 |
Частота тока, Гц | 50 |
Габаритные размеры (ДхШхВ мм) | 1950х930х1200 |
